プリント基板実装

少量から量産実装まで、プリント基板の実装をお任せ下さい。
鉛フリー実装に対応しております。共晶ラインも保持しておりますので従来の有鉛基板実装もお任せ下さい。

基板実装工場のご紹介

ザオー電子株式会社はオキナグループ中核基板実装工場です。

ザオー電子

ザオー電子株式会社 所在地:宮城県刈田郡蔵王町

設備



                                 <SMTマウンタ1/MPV-V>

SMTマウンタ1 MPV-V

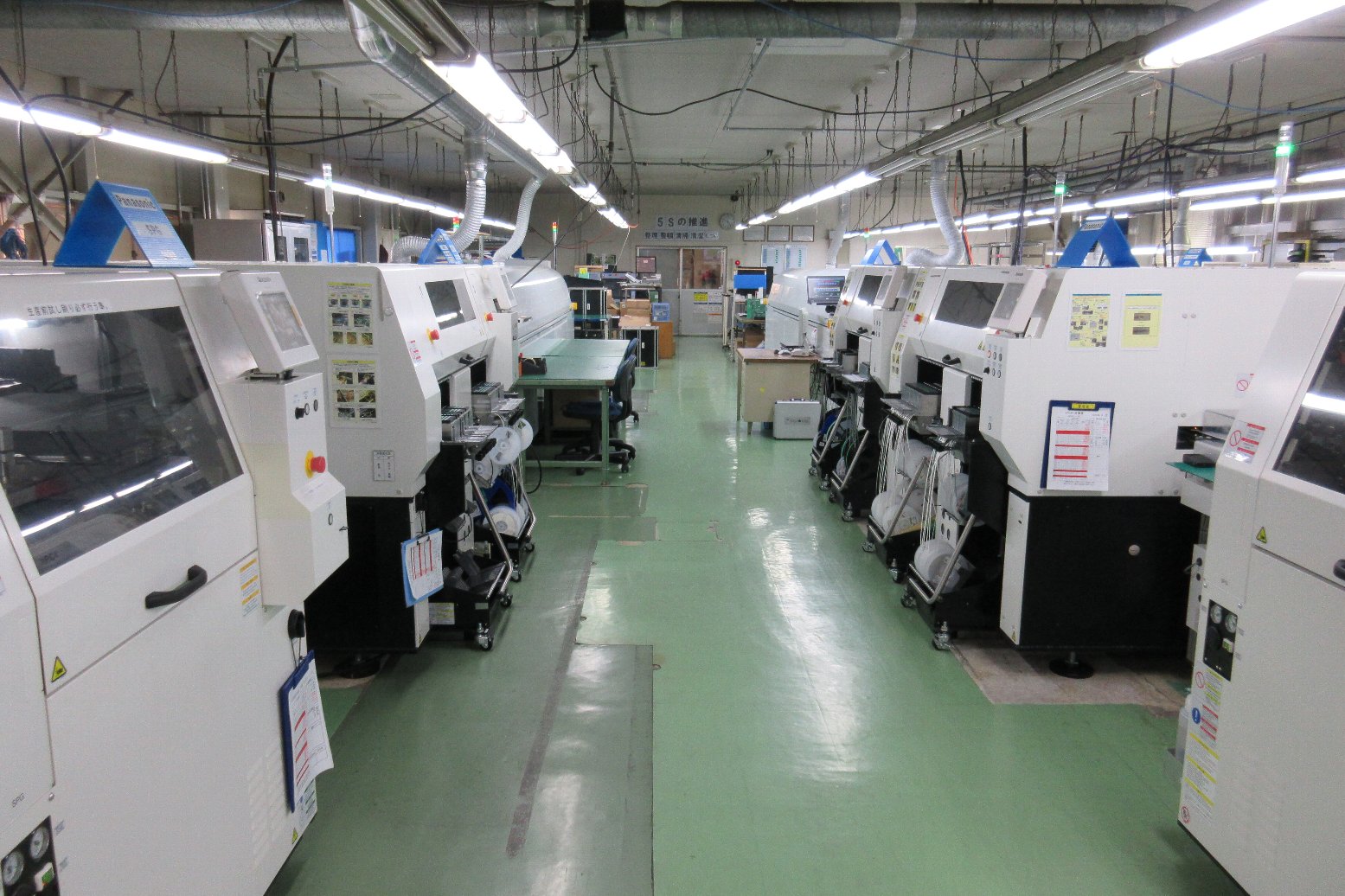

            new016_06<SMTマウンタ2/AM100 NW-EJM4D>new016_06%e5%ae%9f%e8%a3%85%e3%83%a9%e3%82%a4%e3%83%b3%e5%85%a8%e4%bd%93%e2%91%a0

                 <X線検査装置>
           X線検査装置

  <画像検査装置1/U22X-650>      <画像検査装置2/Cyclone520>画像検査装置1 U22Xー650 画像検査装置2 CYCLONE520

装置名 型番 メーカ
SMTマウンタ1 MSR パナソニック
SMTマウンタ2 AM100 パナソニック
自動印刷機1 SPP-V パナソニック
自動印刷機2 SPG パナソニック
半田印刷検査機 KX-1 アイパルス
SMTリフロー1 REF-G2 千住金属
SMTリフロー2
(N2対応)
SNR-(840GT) 千住金属
スプレーフラクサ MXL-350V 日本電熱計器
自動半田付け装置1 LG-350KU 日本電熱計器
自動半田付け装置2 LG-350SS 日本電熱計器
X線検査装置 8MX-1000plus 島津製作所
画像検査装置1 U22X-650 マランツ
画像検査装置2 Cyclone520 サイクロン



実装仕様

           項目  定             格
基板サイズ 最少:50mm×50mm 最大:460mm×510mm
基板厚 最少:0.3mm 最大:8.0mm
BGA・LGA搭載 寸法 5~40mm ピッチ:0.5mm以上
QFP搭載 0.3mm以上

チップ搭載

0402サイズ以上

上記以外の仕様でも対応可能です。ご相談下さい。
